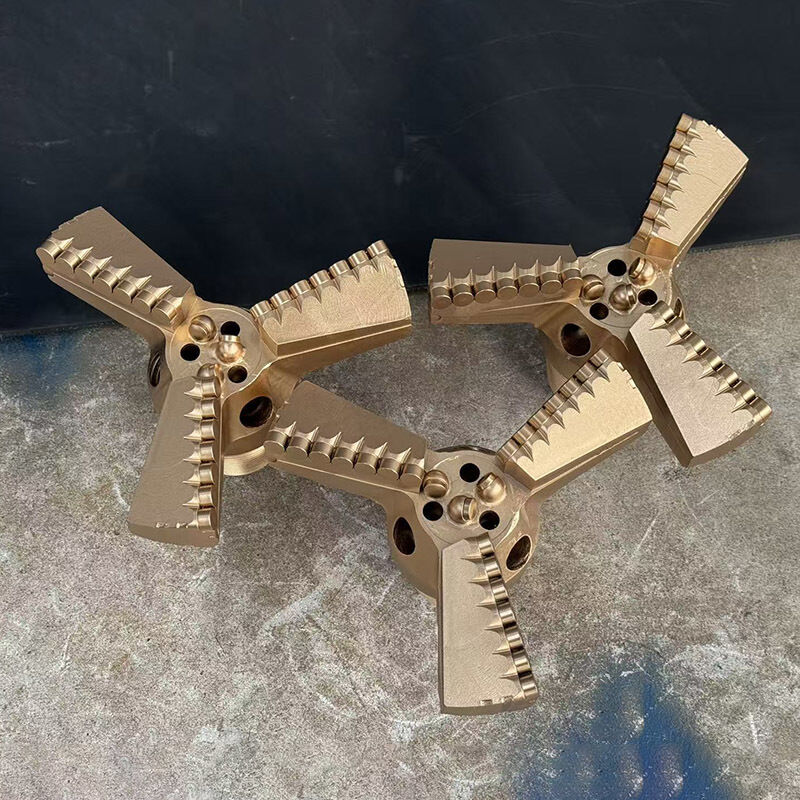

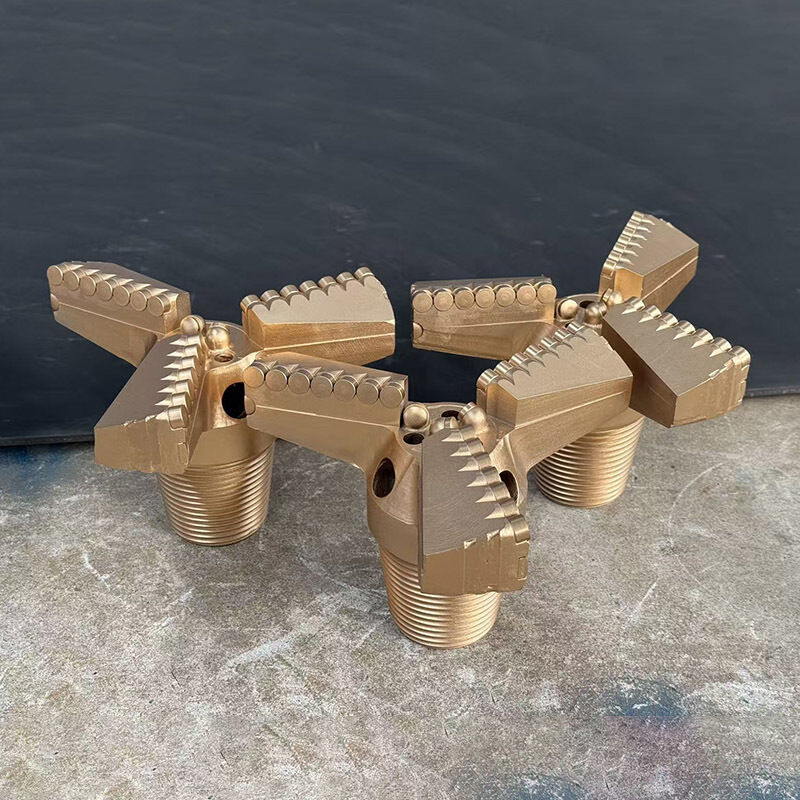

9 7/8”3 Lame Punta PDC Punta a Raschiamento PDC per Perforazione di Pozzi

Punta di perforazione diamantata PDC da 9 7/8” con 3 lame, punta a trascinamento PDC per perforazione di pozzi

Punta a trascinamento a gradino

Prendendo come esempio la macchina di perforazione a trazione, la sua struttura tipica include:

Sistema di potenza e trasmissione: l'albero di uscita di potenza del trattore aziona il cambio tramite un giunto universale, regolando la velocità al valore richiesto dalla pompa dell'olio idraulico. ‌

Sistema idraulico: include pompa dell'olio idraulico, motore, valvola direzionale, valvola di regolazione della velocità, ecc., per ottenere un controllo indipendente e stabile della rotazione della punta e della velocità di avanzamento, e dispone di una funzione di protezione da sovraccarico. ‌

Dispositivo di perforazione: composto da punta, puleggia e guida. Una punta è tipicamente composta da una punta di perforazione, lame, lame a spirale e un mandrino. Viene azionata per ruotare da un motore idraulico, mentre un altro motore controlla il suo sollevamento e avanzamento tramite una trasmissione a catena. ‌

Il processo di lavoro include due parti: taglio del terreno e sollevamento del terreno. Quando la punta ruota e avanza verso il basso, le lame a spirale trasportano il terreno verso l'alto lungo una traiettoria specifica. Per garantire la continuità dell'operazione, la velocità della punta deve essere superiore al valore critico calcolato teoricamente. Il movimento del terreno sulla superficie della punta può essere diviso in tre zone per ottenere una funzione efficace di sollevamento del terreno. ‌‌

Punte a trascinamento a gradino a 3 lame

Le punte a trascinamento a gradino a 3 lame sono costruite in un unico pezzo di acciaio legato fuso con punte di taglio in carburo di tungsteno e fianchi di calibro per garantire una maggiore durata. Hanno 3 lame e 3 fori di lavaggio. Rispetto alle punte a 4 lame, le punte a trascinamento a gradino a 3 lame tendono a perforare più velocemente e in modo aggressivo, ma durano meno e sono meno resistenti. Le punte a trascinamento a gradino a 3 lame produrranno una forza di taglio maggiore rispetto alle punte a trascinamento a chevron. La velocità della tavola rotante delle punte a trascinamento a gradino dovrebbe essere compresa tra 60 e 80 giri/min con un peso leggero sulla punta (WOB).

Le punte a trascinamento a gradino a 3 lame sono strumenti economici quando si perforano formazioni geologiche più tenere e a profondità minori, sono principalmente progettate per formazioni da tenere a medie, come argilla, limo, fango, la maggior parte dei terreni da tenere a medi con un po' di umidità, ecc. E inoltre le punte a trascinamento a gradino sono raccomandate per la perforazione in miniere, esplorazione, ambientale, pozzi d'acqua, geotermico, ecc.

Nota: il diametro e la filettatura mostrati sopra sono dimensioni usuali, altre dimensioni sono disponibili su richiesta.

Dimensione filettatura: 2 3/8''  Reg, 2 7/8'' Reg, 3 1/2'' Reg, 4 1/2''  Reg, 6 5/8''  Reg, 2'' API IF, 2 3/8'' IF, 2 7/8''  IF, A Rod, N Rod, AW, BW, NW, AWJ, BWJ, NWJ.

Caratteristiche delle punte a trascinamento Sinodrills:

1, Un corpo in acciaio legato 4140 trattato termicamente in un unico pezzo per resistenza e durata della punta;

2, Lavorazione filettata CNC per una corretta installazione e utilizzo;

3, Le forgiature vengono fresate per alloggiare meglio gli inserti in carburo.

4, Gli inserti in carburo di tungsteno selezionati spessi 5,5 mm sono standard.

5, Il sollievo viene molato a mano dietro gli inserti in carburo per le massime prestazioni.
